Помощь Инструкция по востановлению Opticum 9500 HD

даная иструкция не является образцом и не факт что востановит ваш ресивер
Для даной иструкции необходимо найти два файла - кто поможет ?
дамп прошивки и Uboot Flasch Programing O_9500 by Jacek
у кого есть пишите в личку , попробуем сделать полную инструкцию вдруг кому поможет
применяется только в том случае если не грузится родной софт и как альтернатива чтобы прошить ресивер без линуксового загрузчика
Может кто еще где что встречал пишите не стесняйтесь
итак :
1. Качаем дапм прошивки 1.1.26 (немогу найти)
2. подключаемся через сом порт к ресиверу, я использовал программу Uboot Flasch Programing O_9500 by Jacek
3. раз у вас стоял линукс, то носитель уже подготовлен в ext2. Копируем на него в корневой раздел распакованный дамп, переименованный в Flasch.bin. Я это делал в Linux Live ( Slax).
4. включаем ресивер. USB носитель отключен. В окне терминальной программы видим отсчет таймера, ждем... получаем командную строку:
MB442>
5. проверяем, что наша флешка поддерживается
MB442> flinfo
Bank # 1: CFI conformant FLASH (16 x 16) Size: 8 MiB
AMD Standard command set, Manufacturer ID: 0x01, Device ID: 0x7E1000
Erase timeout: 16384 ms, write timeout: 2 ms
Buffer write timeout: 5 ms, buffer size: 32 bytes

Sector Start Addresses:
A0000000 RO A0002000 RO A0004000 RO A0006000 RO A0008000 RO
A000A000 RO A000C000 RO A000E000 RO A0010000 RO A0020000 RO
............

6. подключаем USB носитель с дампом, выбираем (вводим) команду:
MB442> usb reset
USB: scanning bus for devices... 2 USB Device(s) found
scanning bus for storage devices... 1 Storage Device(s) found
значит USB носитель найден.
7. копируем дамп прошивки с USB в память ресивера
MB442> ext2load usb 0:1 84000000 Flasch.bin
8388608 bytes read - дамп записан в память
8. проверяем, что в памяти то что нужно
MB442> md 84000200 48
84000200: 20464c45 6d6f7266 6f6f6220 63657674 ELF from bootvec
84000210: 2e726f74 2074756f 2f333028 002f3130 tor.out (14/04/.
.........
важен текст в правой части ELF from bootvector.out (14/04/
MB442> md 84050000 48
84050000: 424f4c47 2020204f 20202020 20202020 GLOBO
84050010: 4e4f4f4d 20202020 31303137 20202020 MOON 7101
84050020: 30454756 20202020 302e3156 2031302e VGE0 V1.0.01
........
убедились в памяти то что нужно.
9. пробуем записать в сектора 12-13, проверяем пишется ли наша флешка
снимаем защиту с этих секторов:
MB442> protect off 1:12-13
Un-Protect Flash Sectors 12-13 in Bank # 1
.. done
стираем эти сектора:
MB442> erase 1:12-13
Erase Flash Sectors 12-13 in Bank # 1
.. done
записываем в флешку:
MB442> cp.b 84000000 a0050000 10000
Copy to Flash... ....done
читаем из флешки в память:
MB442> cp.b a0050000 85000000 1000
проверяем что записалось:
MB442> md 85000200 48
должно быть:
85000200: 20464c45 6d6f7266 6f6f6220 63657674 ELF from bootvec
85000210: 2e726f74 2074756f 2f333028 002f3130 tor.out (14/04/.
......
если это так, значит флешка записывается и можно стирать её полностью.
10. аналогично предыдущему пункту вводим команды:
снимаем защиту:
MB442> protect off 1:0-134
Un-Protect Flash Sectors 0-134 in Bank # 1
......................................................... done
стираем:
MB442> erase 1:0-134
Erase Flash Sectors 0-134 in Bank # 1
.. done
на всякий случай читаем опять с USB в память:
MB442> ext2load usb 0:1 84000000 Flasch.bin
8388608 bytes read
записываем во флешь:
MB442> cp.b 84000000 a0000000 800000
Copy to Flash... .....................................done
11. Проверяем, правильно ли записалась флешка
MB442> cp.b a0000000 85000000 60000
MB442> md 85000200 48
85000200: 20464c45 6d6f7266 6f6f6220 63657674 ELF from bootvec
85000210: 2e726f74 2074756f 2f333028 002f3130 tor.out (14/04/.
.........
MB442> md 85050000 48
85050000: 424f4c47 2020204f 20202020 20202020 GLOBO
85050010: 4e4f4f4d 20202020 31303137 20202020 MOON 7101
85050020: 30454756 20202020 302e3156 2031302e VGE0 V1.0.01
.........
Если увидели эту информацию, значит можно всё отключать и перезагружать ресивер и настраивать стандартный софт. После этого с флешки как и раньше обновляете до нужной версии. 2.10 - 2.19 - 2.23
Если нет, не выключайте ресивер, так как флешку вы уже стерли и там не будет никакого загрузчика. Повторите пункты 10.11, пока не получите нужный результат.



@JACEK_TORUN
Программа, которая будет полезна для перепрограммирования Flasche с Linux загрузчик.
Описание к программе Uboot Flasch Programing O_9500 by Jacek.
1.Чтобы выполнить команду необходимо кликнуть на ней ,
она скопируется в строку ввода внизу окна программы ,
и нажать "Wykonaj".
Чтобы увидеть скрытый код необходимо зарегистрироваться.
перевод :
Чтобы увидеть скрытый код необходимо зарегистрироваться. Чтобы увидеть скрытый код необходимо зарегистрироваться. Чтобы увидеть скрытый код необходимо зарегистрироваться.



дуал буты для реса :
пока только ссылка .
пишите выкладывать ли сюла все что есть в этой теме
Пожалуйста войдите или зарегистируйтесь



Дамп для Opticum 9500HD

за основу взят софт globo_fairy_ps_1.2.63

(1)Astra 4.8E - (2)Hotbird 13.0E - (3)Amos 4.0W - (4)Utelsat 36.0E



Чтобы загружать Энигму с внутреннего диска SATA в терминале дать команды

setenv bootcmd 'ide reset;ext2load ide 0 a5000000 /boot/uImage;'
setenv bootcmd ${bootcmd} bootm a5000000
saveenv


Чтобы вернуться к загрузке с USB

setenv bootcmd 'usb reset;ext2load usb 0:1 a5000000 /boot/uImage;'
setenv bootcmd ${bootcmd} bootm a5000000
saveenv

Примерный лог смены автобута выглядит так :

MB442> setenv bootcmd 'ide reset;ext2load ide 0 a5000000 /boot/uImage;'
MB442> setenv bootcmd ${bootcmd} bootm a5000000
MB442> saveenv
Saving Environment to Flash...
Unprotecting Flash...
.. done
Un-Protected 2 sectors
Erasing Flash...
.. done
Erased 2 sectors
Writing to Flash...
........ done
Protecting Flash...
.. done
Protected 2 sectors
MB442>

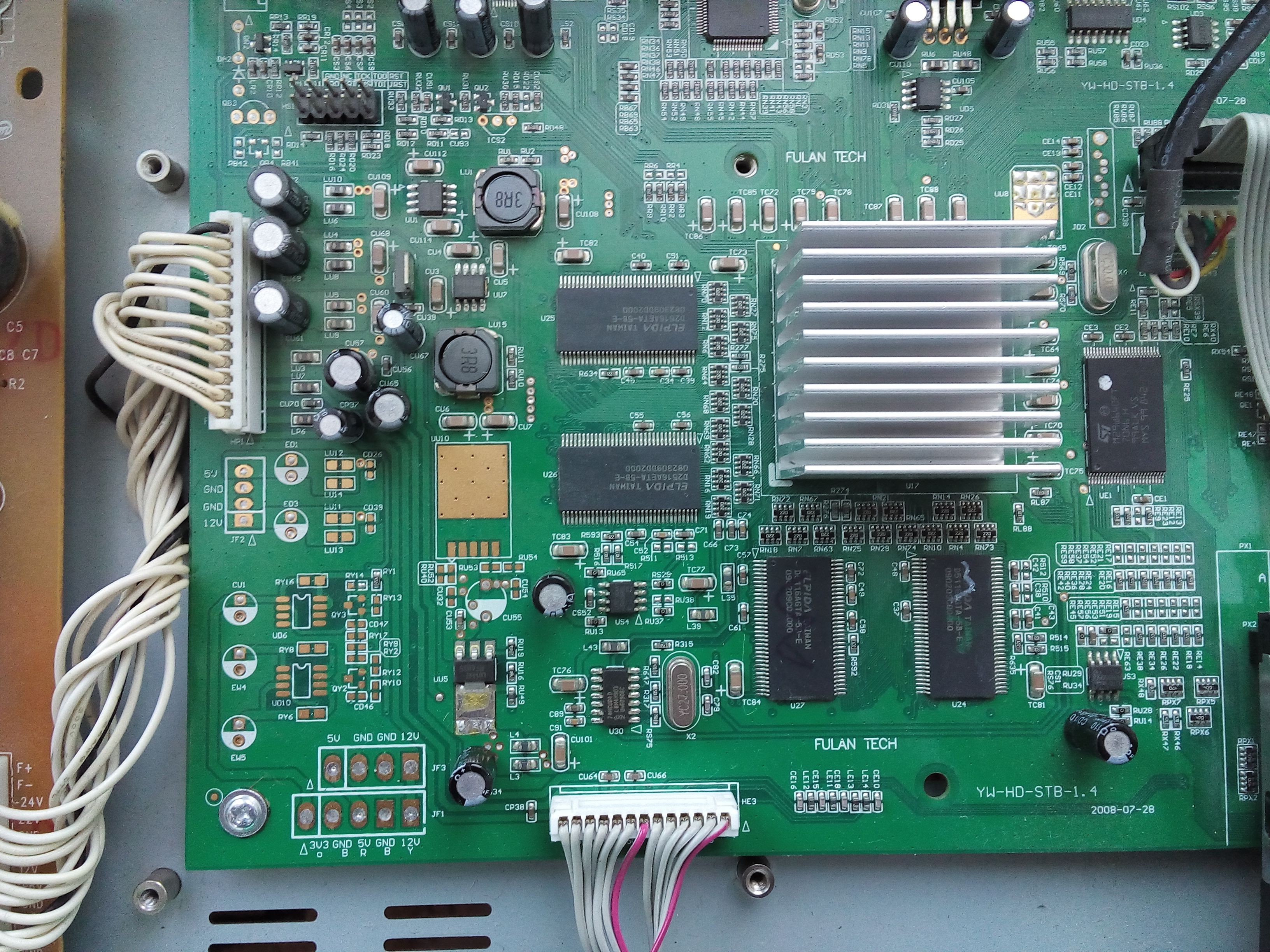

на фото показано, как осуществить реанимацию и разблокировать флеш путем подачи повышенного напряжение 3,3в в данную точку



вот еще



а что именно поподробней?
это в принципе все что пока накопал в нете
точно непомню уже где эта картинка нашлась , но из описания к ней только тот текст что есть
исходя из колец резистора это где 33кОм , а вот откуда его брали инфы пока ненашел



боюсь что это кусок от оптикума а у тебя GI
завтра разберу свой гляну (сегодня не дадут), есть ли такое



думаю все таки через резистор надежнее ..... будем искать дальнейшее развитие даного вопроса



ну так я пощюпаю , зроблю фото і виложу



уважаемый , вы пишете я там понял только в активных темах , зачем ?
этот вопрос нужно задавать помоему в теме имиджей или загрузчиков
создайте там тему и конкретно задайте вопрос
